VISSIM 기초(3) - 도로 생성 방법 및 주의사항



VISSIM 기초(3)

도로 생성 방법 및 주의사항



PTV VISSIM 2025 SP03 - Training version



기본설정부터 확인하겠습니다







1. VISSIM 기본 설정 확인

VISSIM을 처음 설치하면 기본 설정이 특정 방식으로 되어 있어 사용자가 원하는 방식으로 변경해야 합니다.

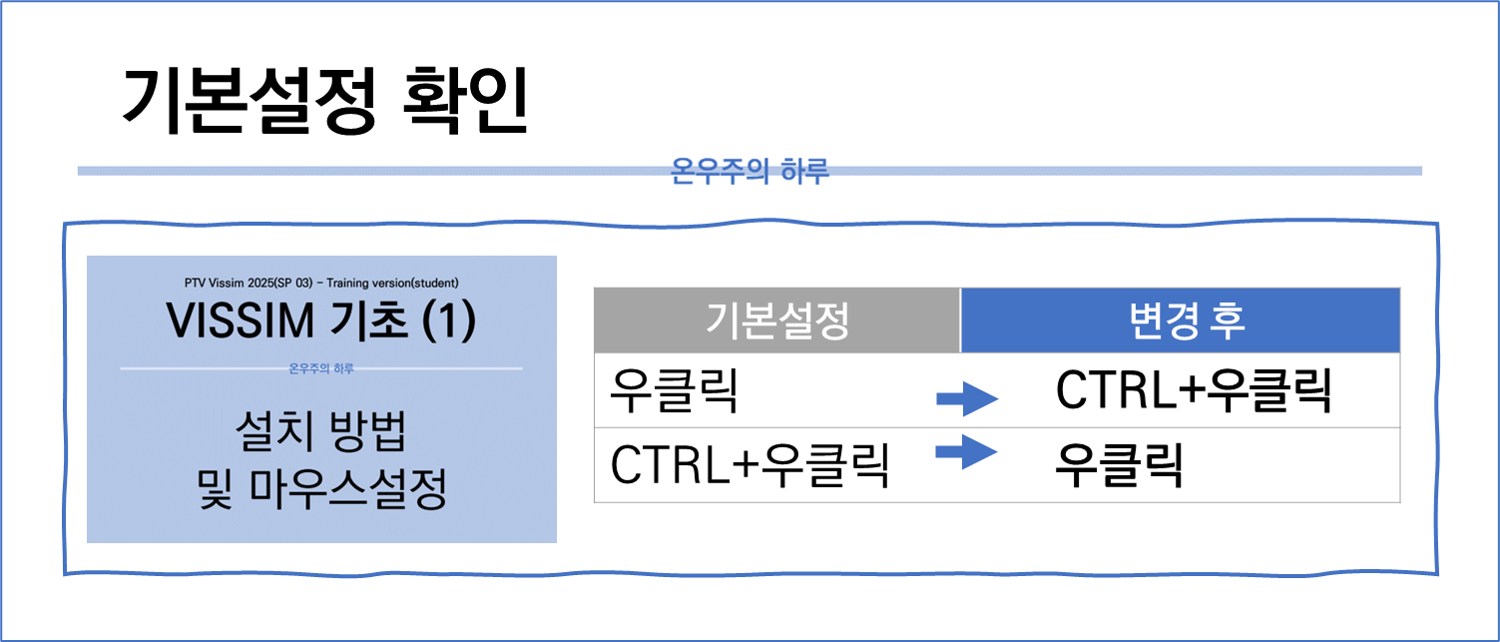

🔧 마우스 설정 변경

VISSIM 기본 마우스 설정은 아래와 같습니다.

• 우클릭 → CTRL + 우클릭
• CTRL + 우클릭 → 우클릭

이는 사용자 경험을 향상시키고 빠른 작업을 가능하게 하므로 변경하는 것이 좋습니다.







2. 베이스맵 잠그기

도로 네트워크를 생성하기 전에 배경 이미지(Background Images)를 잠그는 것이 중요합니다.

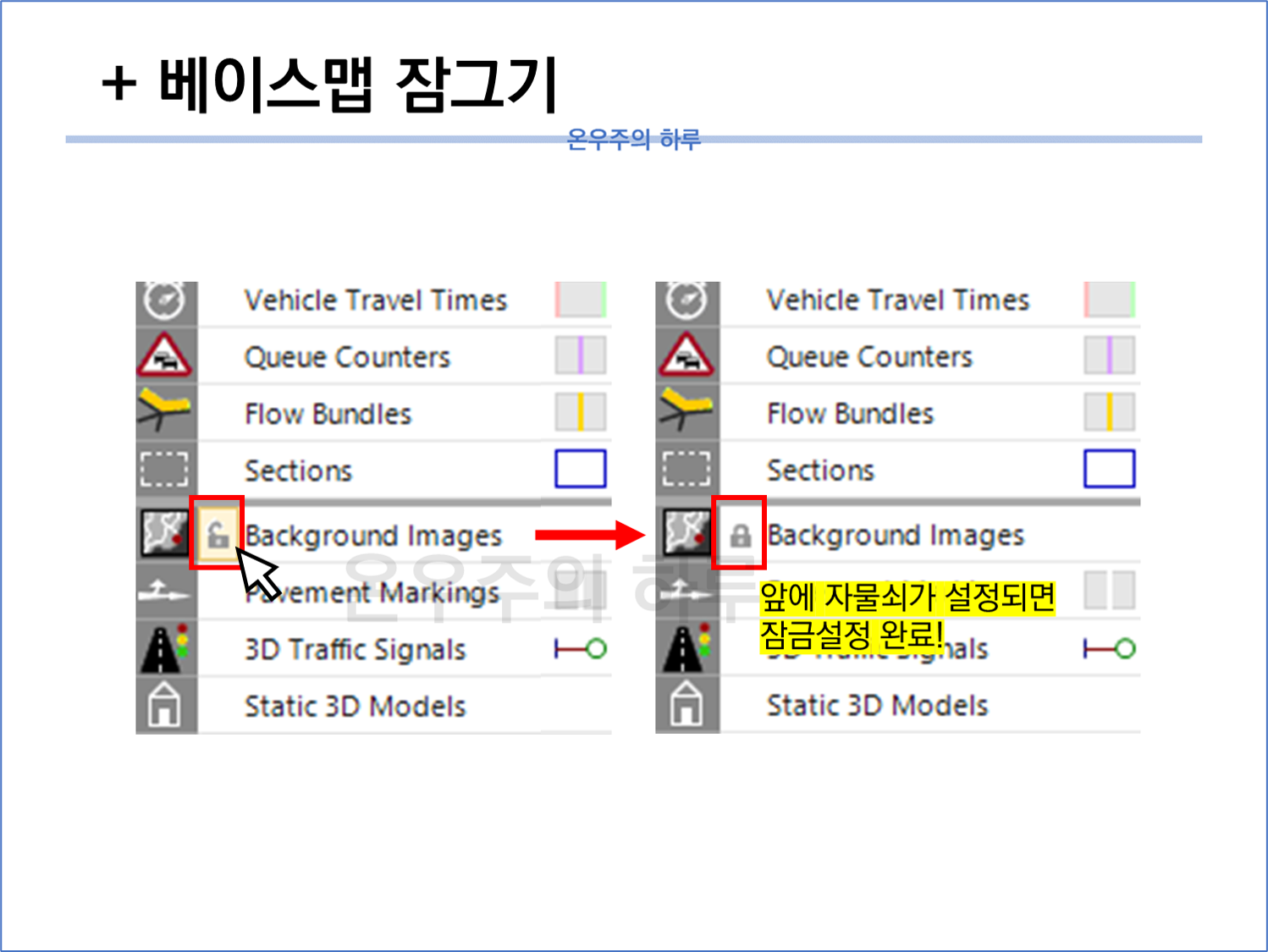

🔒 배경 이미지 잠금 방법

1. 레이어 창에서 Background Images 아이콘을 클릭
2. 잠금 아이콘(🔒)이 활성화되면 설정 완료

배경 이미지가 움직이지 않도록 고정하면 도로 생성 시 정확한 위치를 유지할 수 있습니다.









3. 도로 생성 방법

VISSIM에서는 도로(Link)를 생성하는 방법이 중요합니다.

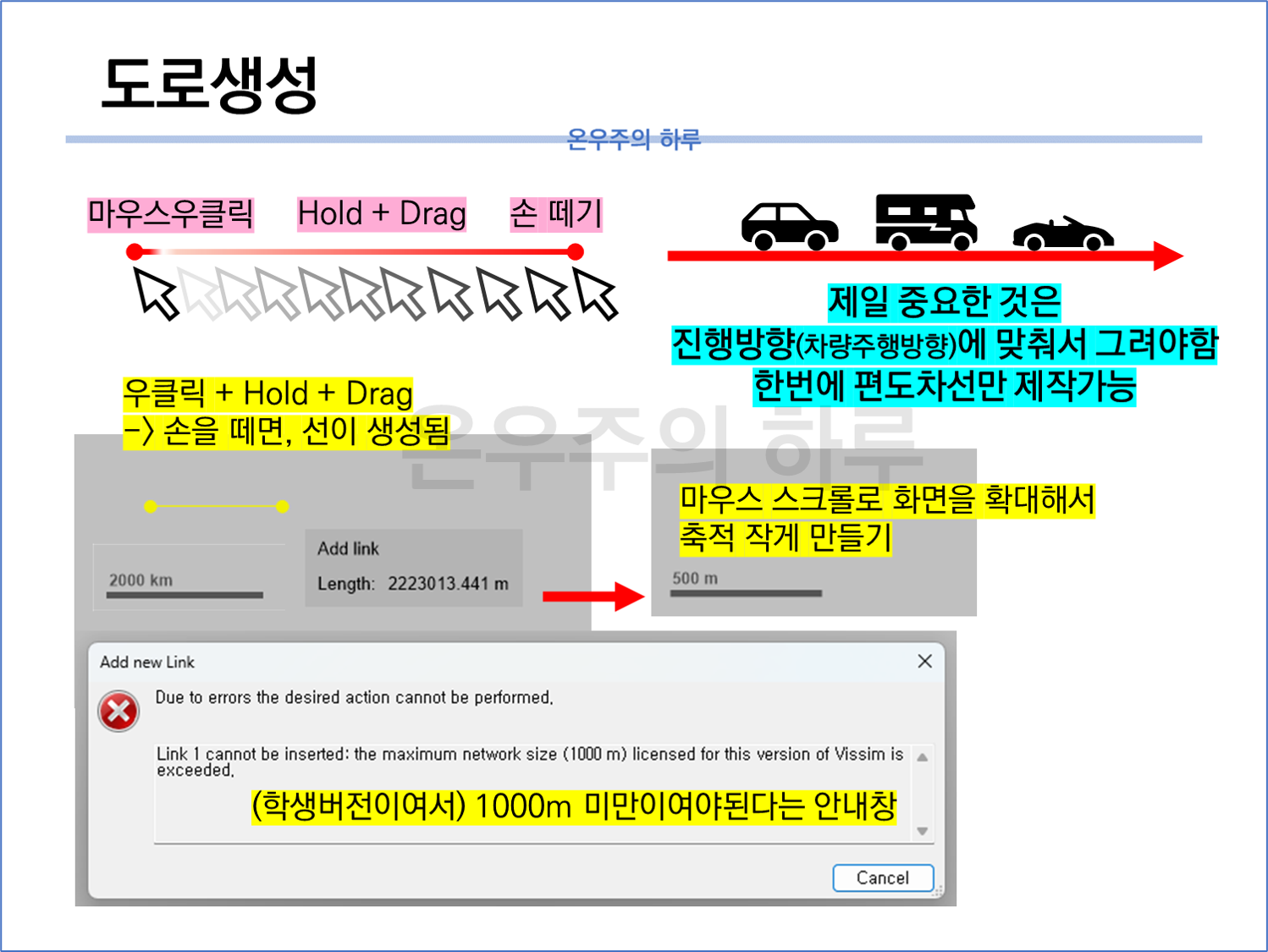

🏗 도로 생성 절차

1. 마우스 우클릭 → Hold + Drag → 손 떼기
2. 진행 방향(차량 주행 방향)에 맞춰 생성해야 함
3. 도로 생성 시에는 한 번에 편도 차선만 제작 가능
4. 마우스 스크롤을 이용해 화면을 확대하여 정밀한 작업 수행 가능

⚠ 주의: 학생 버전에서는 네트워크 크기가 1000m를 초과할 수 없습니다.







4. 차로 수 설정 방법

도로를 생성한 후에는 차로(Lanes) 개수를 설정해야 합니다.

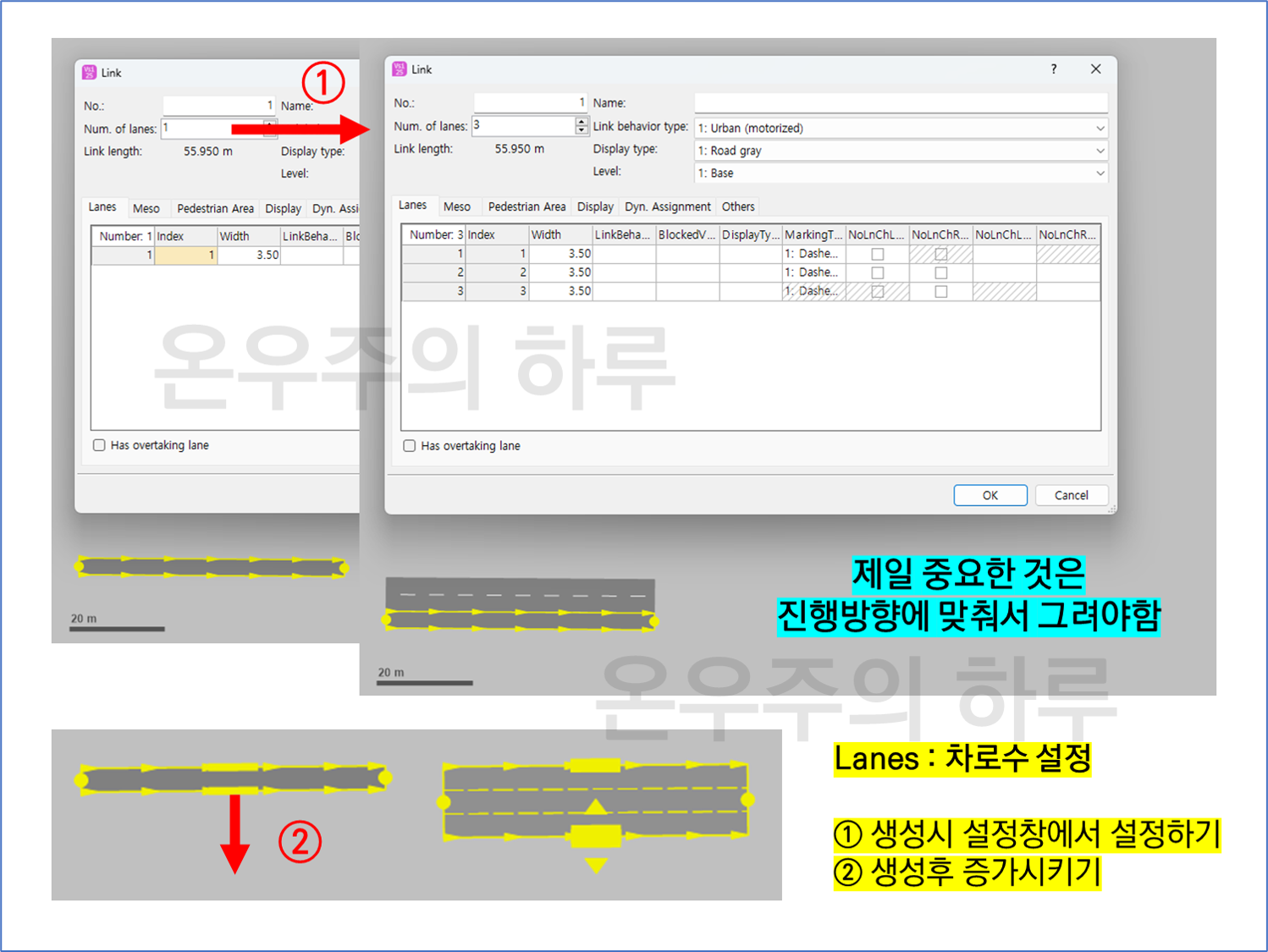

🚗 차로 수 설정 방법

1. 도로(Link) 생성 시 초기 설정에서 조정 가능
2. 도로 생성 후 Lanes 탭에서 차로 수 증가 가능
3. 진행 방향에 맞춰 차로를 설정해야 함







5. 도로 구부리기 (곡선 도로 생성)

도로를 직선으로만 생성하는 것이 아니라, 곡선 도로를 만들기 위해 중간 점(Poly Point)을 추가해야 합니다.

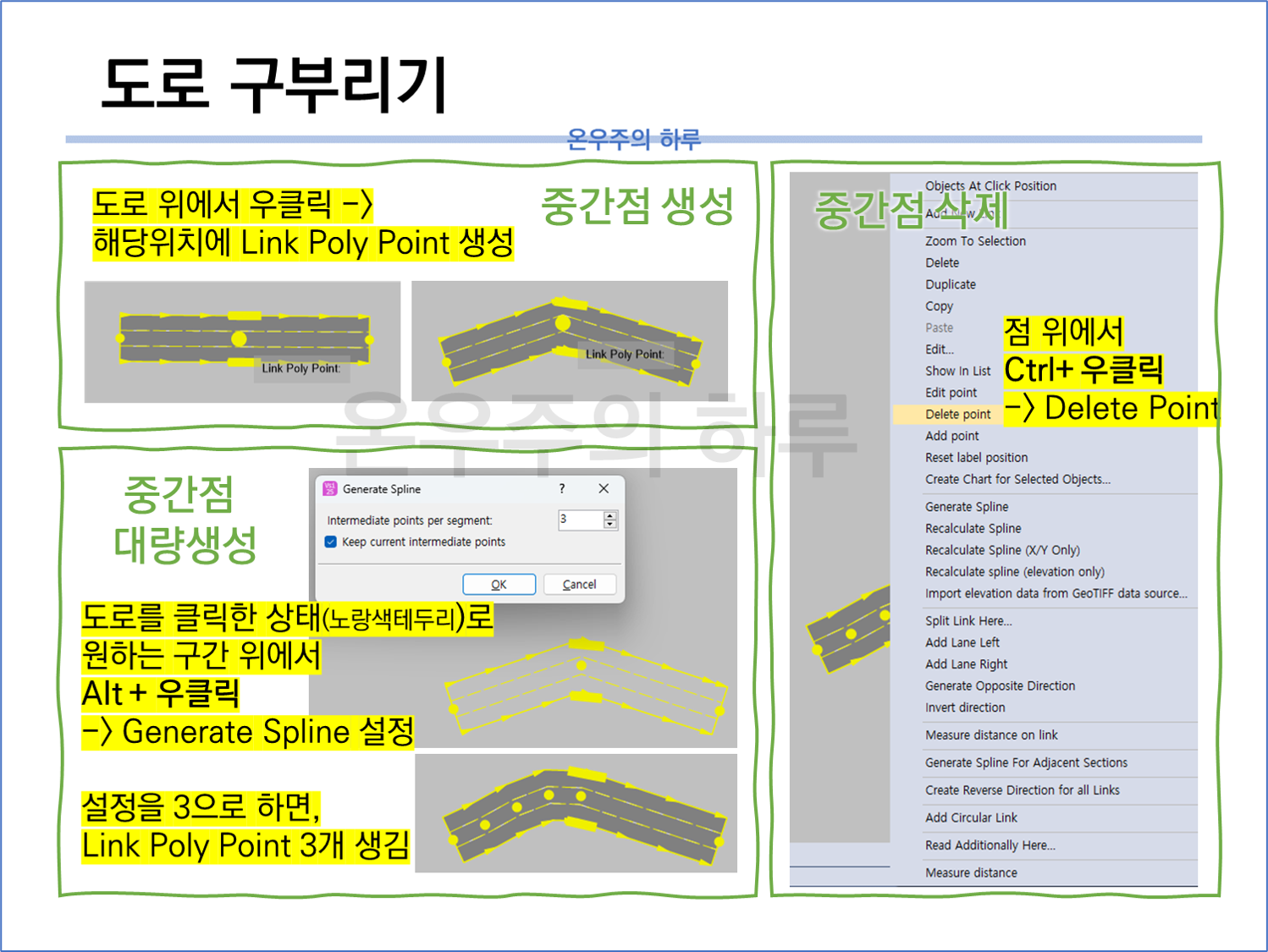

🔄 중간점(Poly Point) 추가 방법

1. 도로 위에서 우클릭 → 해당 위치에 Link Poly Point 생성
2. 여러 중간점을 한 번에 생성하려면:
   • 도로를 선택한 상태에서 ALT + 우클릭
   • Generate Spline에서 점 개수 설정
   • 설정값이 3이면 Link Poly Point 3개 자동 생성

🗑 중간점 삭제 방법

1. 점 위에서 CTRL + 우클릭
2. Delete Point 선택하여 삭제







6. 도로 연장 및 추가 연결

기존 도로에 새로운 도로를 추가하려면 도로 연장 기능을 사용해야 합니다.

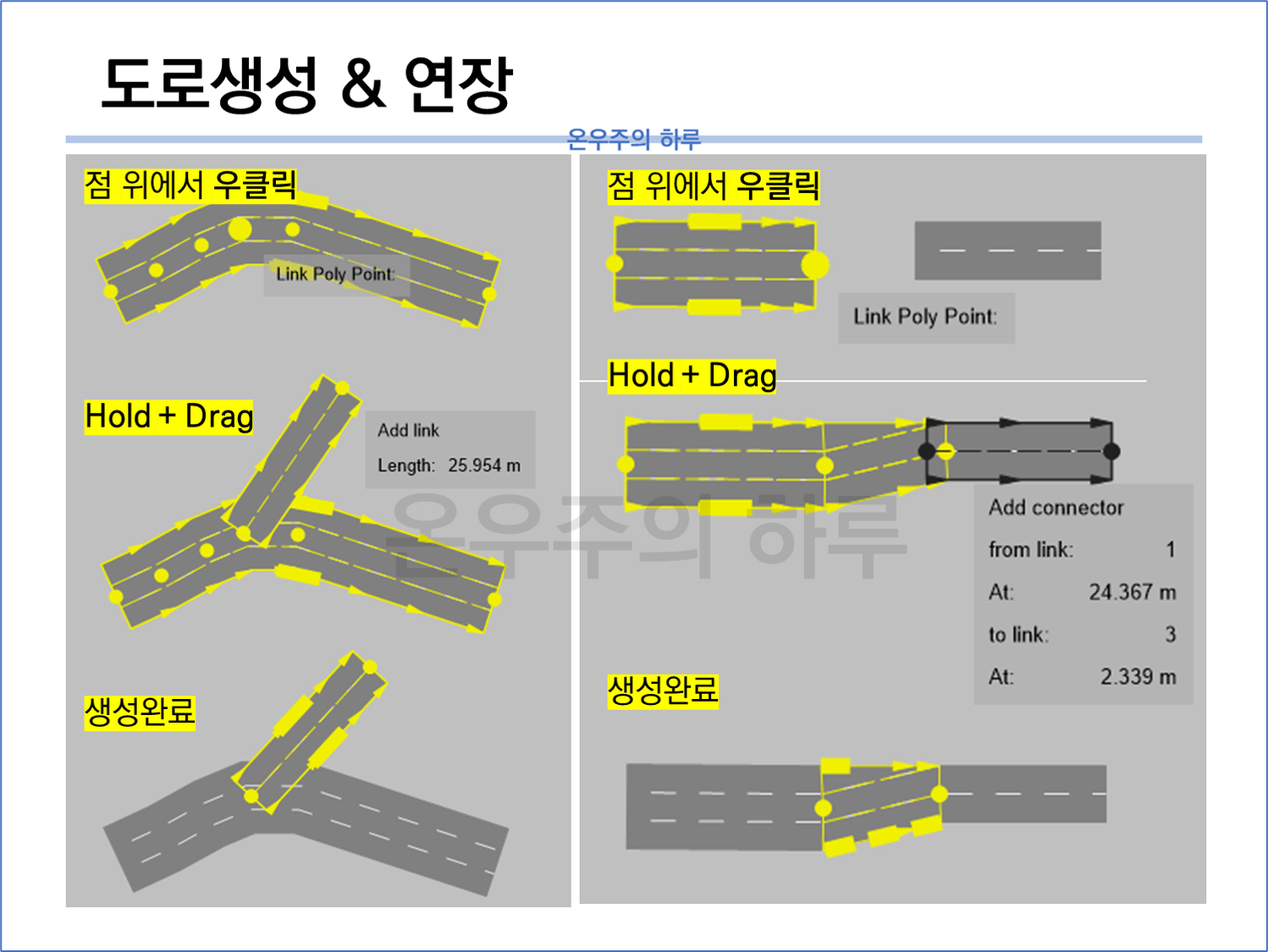

➕ 도로 연장 방법

1. 기존 도로의 점 위에서 우클릭
2. Hold + Drag → 새로운 도로 추가
3. 생성 후 도로를 연결하면 연장 완료

🔗 도로 연결(Connector) 방법

1. 도로 끝 점에서 우클릭 → Hold + Drag
2. Add Connector 창에서 연결할 링크 선택 후 OK

---

💡 추가 팁

• 도로 생성 후에도 차로 수를 조정할 수 있으므로 처음부터 세밀한 설정이 필요 없음
• 마우스 조작법(우클릭/CTRL + 우클릭)을 미리 변경하면 작업 속도를 높일 수 있음
• 학생 버전에서는 네트워크 크기(1000m)를 초과하면 오류 메시지가 발생하므로 주의

---
